AutoCAD 외부참조(Xref) 레이어 색상 변경했는데 적용이 안될 때?



AutoCAD 작업하다 보면
외부참조(Xref) 도면에서 레이어 색상을 수정했는데도,
막상 도면을 불러오면 색이 그대로인 경우가 있어요.

저도 처음엔 당황했는데, 원인은 생각보다 단순했습니다.

오늘은 이 문제 해결하는 방법을 정리해봅니다.





\

🎯 왜 색이 안 바뀌는 걸까?

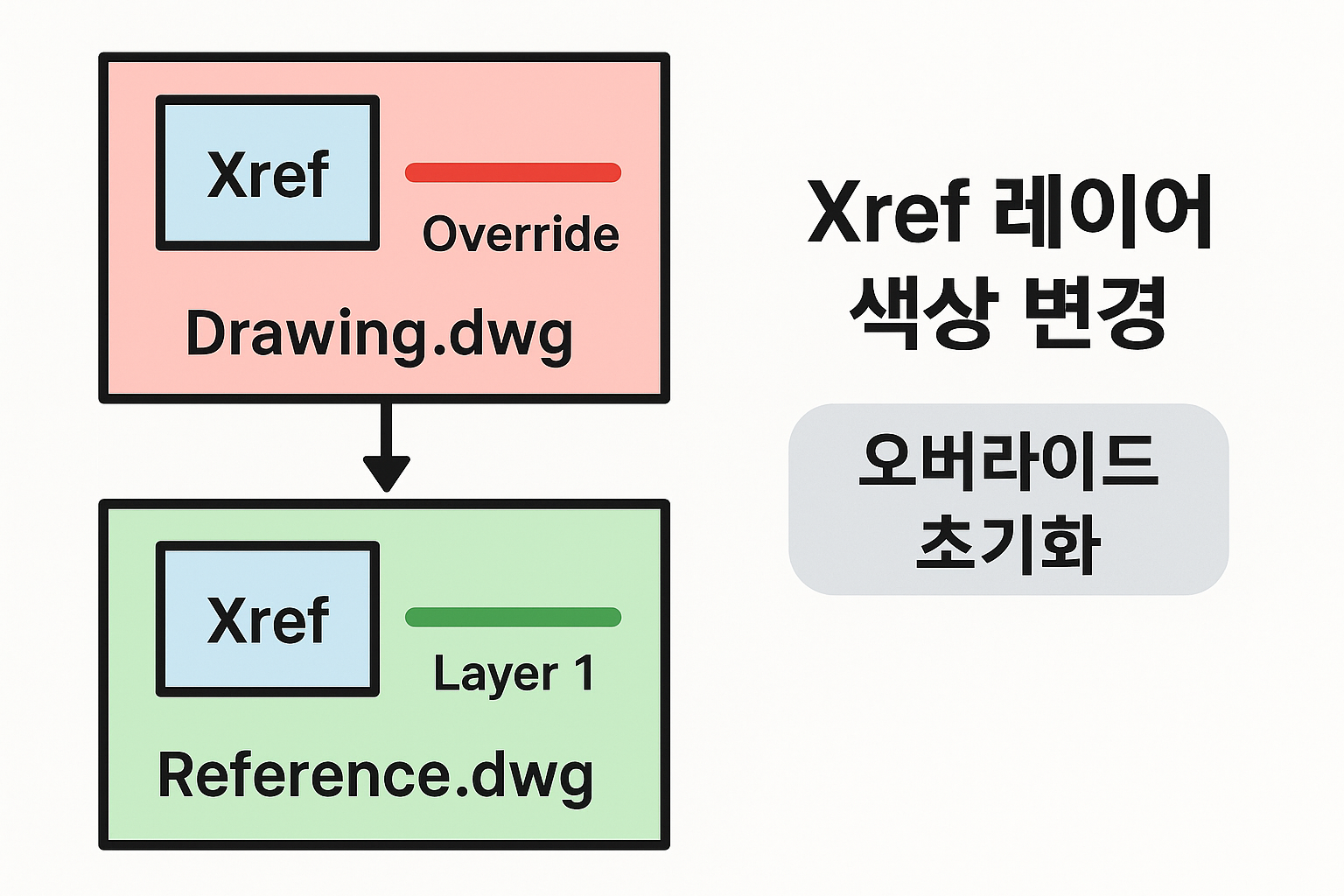

외부참조된 도면은 내 도면 안에서  레이어 속성 오버라이드(Override) 가 적용될 수 있어요.

쉽게 말하면, 원본 도면의 색이 아니라  내 도면 쪽 설정이 우선 적용되는 거예요.

그래서 원본에서 색을 바꿔도,  내 도면에서는 변화가 안 보이는 겁니다.





🛠️ 해결 방법

가장 간단한 방법은 오버라이드를 초기화하는 거예요.

1. 명령창에 XREF 입력 → 외부참조 관리자 열기
2. 문제 있는 Xref 파일 우클릭
3. "오버라이드 초기화(Reload with Layer Properties Reset)" 클릭

이렇게 하면, 외부참조 레이어에 적용된 내 도면 쪽 속성이 리셋되면서 원본 도면의 변경사항이 반영됩니다.







💡 다른 방법도 있다

수동으로 수정하는 방법도 있어요.

• 명령창에 LA 입력 → 레이어 관리자 열기
• 외부참조된 레이어(Xref|레이어명) 찾기
• 색상(Color)을 ByLayer 로 변경

다만 이 방법은 외부참조가 많으면 일일이 수정해야 해서 시간이 꽤 걸립니다. 가능하면 오버라이드 초기화를 추천합니다.





✍️ 마무리

외부참조(Xref)는 잘만 쓰면 정말 편하지만, 오버라이드 같은 문제로 헷갈릴 때도 많습니다.

레이어 색상이 안 바뀌면, "오버라이드 초기화" 딱 한 번만 기억해두면 돼요. 도면 작업이 훨씬 깔끔해집니다!





---





앞으로도 AutoCAD 사용 중에 생기는 다양한 문제 해결 방법을
간단하게 정리해서 공유할 예정입니다.  도움이 되셨다면 구독이나 댓글도 남겨주세요!
