오토캐드 해치창 안 뜰 때 해결법

\







🛠 오토캐드 해치 리본 대화상자 안 뜰 때 해결법!

오토캐드에서 해치(Hatch) 기능은 실무에서 굉장히 자주 쓰입니다. 그런데 가끔 해치를 클릭해도 상단 리본이 안 뜨는 경우가 있죠. 이럴 땐 아래 방법을 따라 설정해보세요.



---

🔹 1단계: HATCH 명령 실행

• 명령창에 HATCH 입력 → Enter
• 해치할 도형을 클릭
• 보통 이때 Hatch Creation 탭이 자동으로 뜨지만, 안 뜬다면?

---

🔹 2단계: HPDLGMODE 시스템 변수 확인

오토캐드는 시스템 변수를 통해 해치 리본 또는 클래식 창을 설정합니다.

✔ 방법:

• 명령창에 HPDLGMODE 입력 → Enter
• 값으로 1 입력 → 리본 모드 활성화

값설명

0	클래식 해치 대화상자
1	리본(Ribbon) 방식 (추천)
2	해치 후 리본 자동 종료

---

🔹 3단계: 리본 자체가 아예 안 보인다면?

• 명령창에 RIBBON 입력 → Enter
• 리본 인터페이스가 다시 표시됩니다
• 그래도 이상하면 RIBBONCLOSE → 다시 RIBBON 입력으로 초기화하세요

---

🔹 4단계: 해치 선택 시 아무 반응이 없을 때

• 기존 해치를 클릭해도 리본이 안 뜬다면, 해치가 제대로 인식되지 않았을 수 있습니다
• 혹은 작업 공간(WORKSPACE) 설정에서 리본 항목이 빠졌는지도 확인





---

✅ 핵심 요약

증상해결 방법

해치 클릭해도 리본 안 뜸	HPDLGMODE = 1 설정
리본 자체가 안 보임	RIBBON 입력
클래식 창만 뜸	HPDLGMODE 값 변경
해치 클릭 반응 없음	작업 공간 확인 또는 오브젝트 오류

---

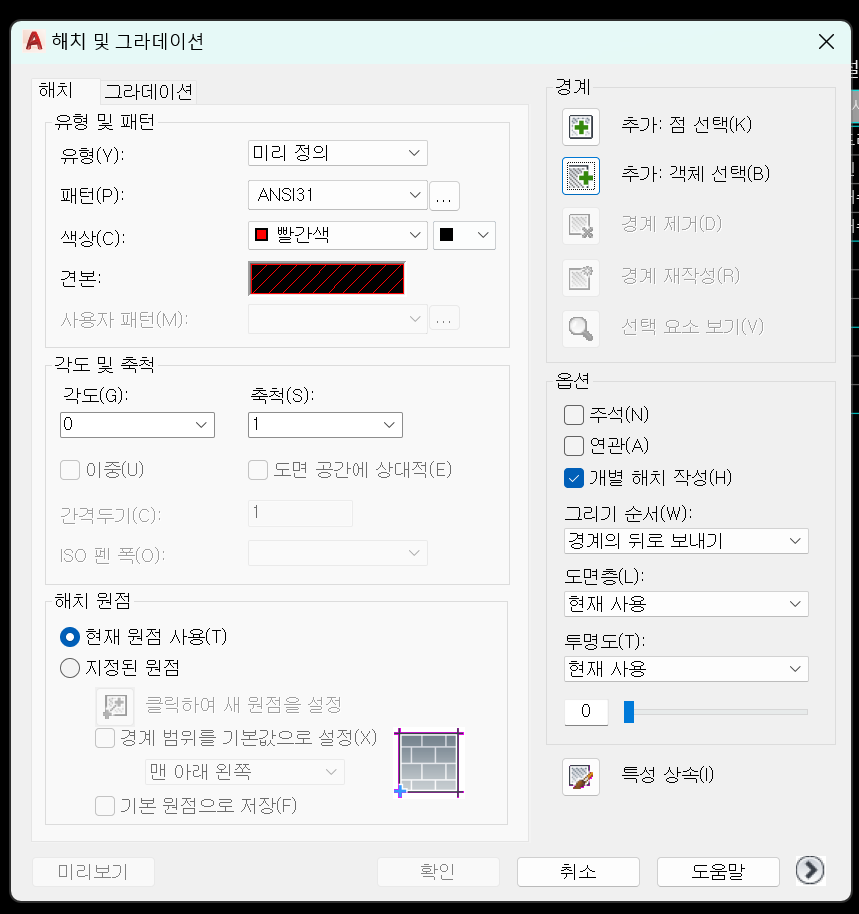

🧩 보너스 팁: 클래식 해치 대화상자 켜기

혹시 클래식 방식이 더 익숙하다면 HPDLGMODE = 0으로 설정해도 OK!

---

위 방법으로도 안 될 경우, CAD 버전/언어/작업환경의 특수한 문제일 수 있으니 댓글로 알려주세요. 상황에 맞는 해결법 도와드릴게요 😊
